- Testeur de câbles et antennes
- Fréquences : 100KHz à 3GHz
- Écran BlanView® couleur lisible à la lumière du soleil, 800x480 pixels
- Analyse SWR, impédance, atténuation, adaptation
- Stock jusqu'à 250 slots
- Connecteur N-f
- Analyse continue pendant 5 heures
- Bluetooth BLE 4.2
- Température de fonctionnement : 0 à 40°C
Description

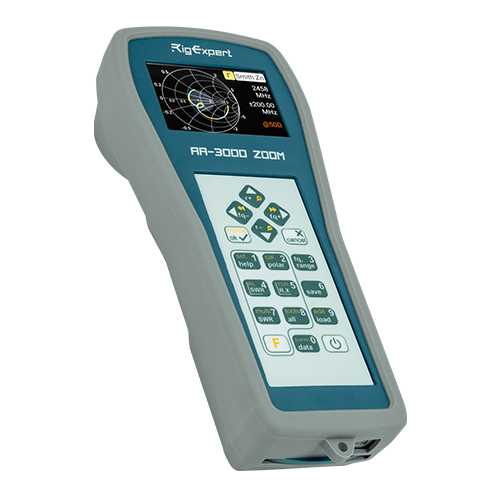

Le AA-3000-ZOOM de RigExpert est un testeur de câbles et d'antennes allant de 100KHz à 3GHz.
Le AA-3000-ZOOM est un outil permettant de tester la bonne installation d'une antenne afin d'en contrôler l'efficacité, la performance ainsi que le bon fonctionnement des câbles. La mémoire du testeur a la capacité d'enregistrer jusqu'à 250 analyses.

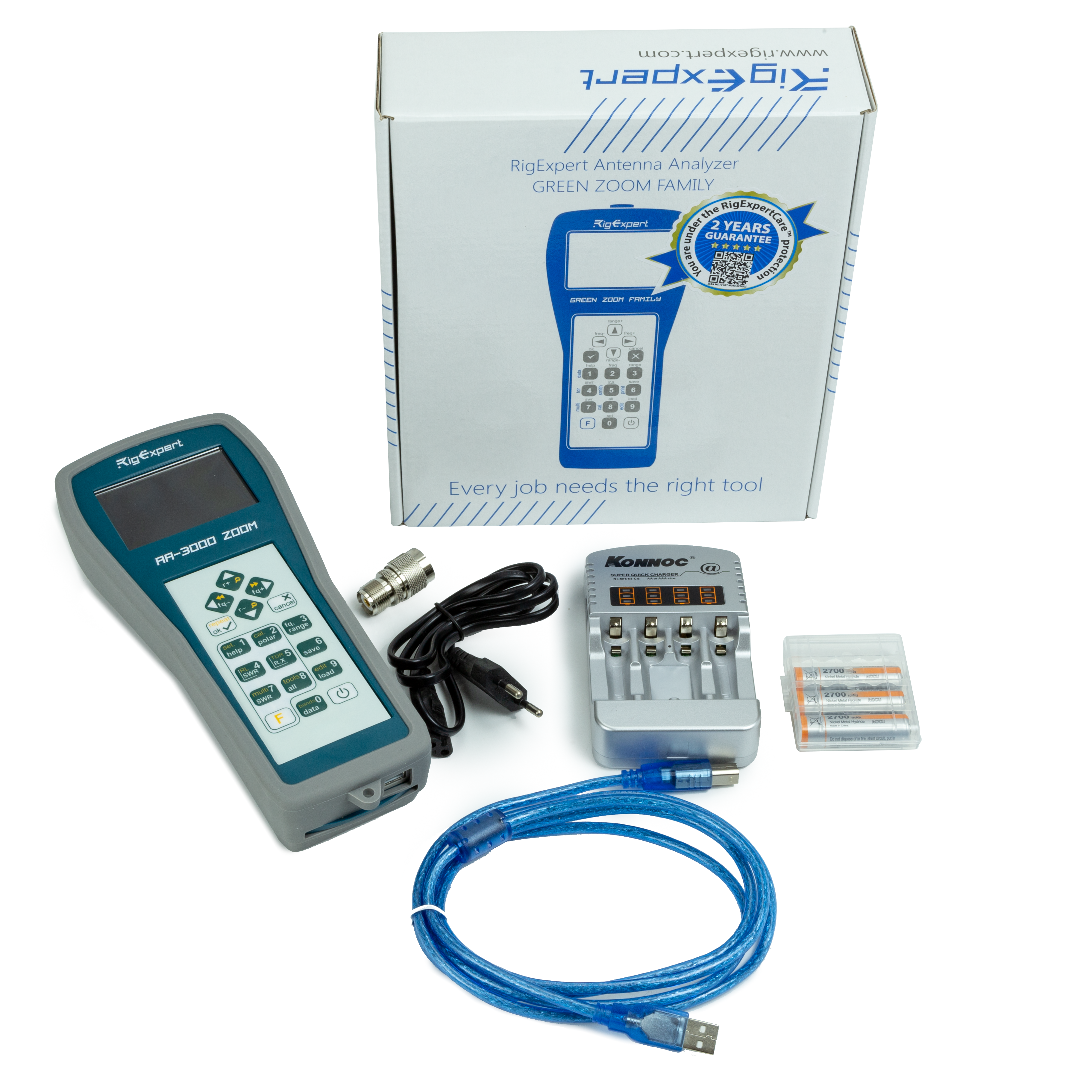

Le testeur est livré avec un kit complet comprenant :
- Testeur
- Adaptateur N vers UHF
- Câble USB-B
- Piles rechargeables
- Chargeur de piles
Fonction
Le AA-3000-ZOOM de RigExpert dispose de différentes fonctions et permettent de nombreuses analyses :
- Analyse continue durant 5 heures d'affilée
- Multé (vérification rapide des antennes multibandes)
- TOS, R X, RL

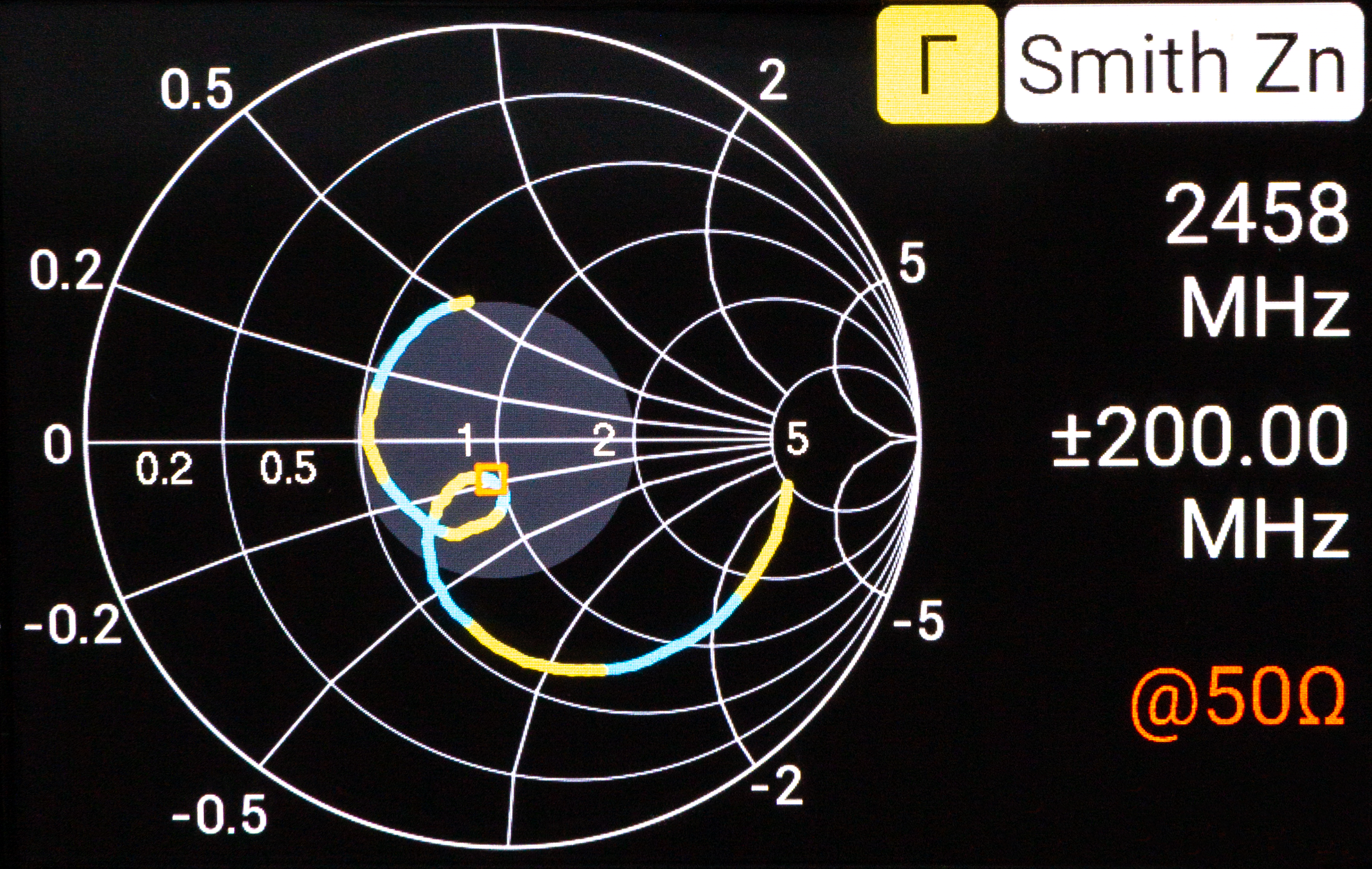

- Diagrammes de Smith
- MultiSWR (TOS sur cinq fréquences choisies en même temps)
- Outils pour les câbles (Facteur de vitesse et mesure de la longueur de câble, accordeur de stub, Diagramme d'affaiblissement de câble, diagramme d'impédance de câble)

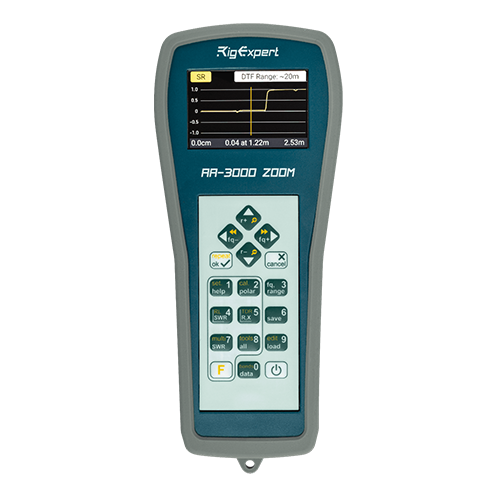

- Carte TDR (réflectomètre à domaine temporel)
Application
- Dispositif universel pour tester les antennes et les lignes d'alimentation d'antennes sur les bandes de 0 à 3000MHz
- Tests rapides d'antennes et de câbles RF
- Mesure de la longueur et du facteur de vélocité d'un câble
- Configuration de segments de câble coaxial coupés à des longueurs correspondant à 1/4-λ ou 1/2-λ
- Stockage des données d'étalonnage de l'OSL
- Etalonnage en usine
- Mesure des paramètres de RF tels que le transformateur et la trappe
- Comparer les caractéristiques d'une antenne avant et après des évènements spécifiques (pluie, ouragans...)
- Mesure les pertes liées au câble ainsi que son impédance
- Capable de traduire des mesures en graphique
- Mesure la capacité et l'inductance des charges réactives
- Bouton d'aide intégré
- Communication en BLE à l'application mobile
- Mesure les paramètres d'un câble
- Fonctionne sur piles rechargeables allant de 1,2 à 3,7V
Caractéristiques techniques
| Alimentation | Sur piles |
|---|---|
| Analyses exportables | 250 |
| Analyses stockables | 250 |
| Autonomie maximale | 2 jours |
| Connecteur | N-f |
| Contenu du kit | 1 x Testeur AA-3000-ZOOM, 1 x Chargeur de piles, 1 x Câble USB-B, 1 x Adaptateur N vers UHF, Piles rechargeables |
| Dimensions | 230 x 100 x 55 mm |
| Fréquences | 0-3000 MHz |
| Langues | Français, Anglais, Espagnol, Allemand, Portugais, Italien, Japonais, Ukrainien |
| Poids | 650g |
| Port USB | 1 x USB-B |
| Technologies | UHF, VHF |
| Température de fonctionnement | 0° à 40°C |
| Types d'analyse | Abaque de Smith, Graphiques R, X,, Impédance, ROS/TOS (SWR) |
